在局域網中，把計算機、終端等設備視為“節點”，把通信線路視為“線”，由這些節點和線所構成的拓撲連接方式稱為網絡拓撲結構。

網絡的拓撲反映了網絡布線的結構關系，它對于網絡的性能、可靠性以及成本計算等都有著重要影響。因此，網絡拓撲結構不僅在網站設計中，而且在網絡建設與網絡管理中都占有十分重要的地位。

局域網與廣域網的一個重要區別在于它們所覆蓋的地理范圍不同。局域網設計的主要目標是彼蓋一個公司、一所學校、一幢甚至幾幢大樓的“有限地理范圍”，它在基本通信機制上選擇了“共享介質”方式和“交換”方式.因此構建一局域網，都有怎樣的物理拓撲結構，采用怎樣的介質訪問控制方法以及各自的特點，在下面將一一介紹。常見的局域網物理拓撲有總線型拓撲(Bus Topology)、星型拓撲(Star-Topology),環型拓撲(Ring Topology)以及由星型衍生出的樹型拓撲(Tree Topology)。

總線型拓撲

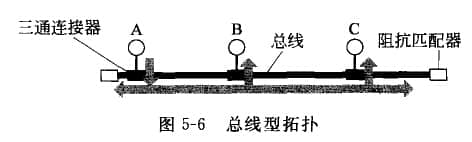

總線型拓撲，其所有節點都通過相應的硬件接口(三通連接器)連接到無源公共總線上，總線兩端各加裝一個50歐姆終端電阻(稱“阻抗匹配器”—抑制信號反射產生干擾).采用CSMA/CD通信控制方式，即任何一個節點發送的數字信號都將沿著總線傳輸并被總線上其他節點偵聽，它的傳輸方向是從發送節點向總線兩端擴散傳送，是一種廣播式結構，如圖5-6所示。


此種結構的網絡，每個節點上的適配器(網卡)都有一個收/發器，數據將以“幀”為單位發送出去，只有與幀的目的MAC相符的節點才有接收動作。

總線型結構的優點是安裝簡單、易于擴充、成本低、可靠性高。如:1OBase-5,1OBase-2標準的以太網。

隨著快速以太網的出現，使得這種傳統的、低速的總線型結構網絡已經被淘汰，但作為局域網的一種結構，只是需要大家了解而已。

1.傳統總線以太網特點

(1)廣播信道，各節點地位平等，無中心節點控制，數據幀的傳遞總是從發送節點開始向兩端擴散，其他節點都能偵聽到該數據幀。

(2)通信介質是同軸細纜，通過三通連接器與節點連接;傳輸速率為10Mbps,最大傳輸距離為185米。

(3)介質訪問方法采用以太網的CSMA/CD協議。

2.傳統總線以太網不足

(1)共享總線，高負荷時網絡通信效率很低。

(2)網絡對總線故障比較敏感，總線一旦有問題，致使整個網絡癱瘓。

(3)因這種結構的網絡存在數據沖突問題，對實時性要求較高的應用不太適用。
