網絡圖的種類
來源：尚品中國|
類型：網站百科|
時間：2014-10-29
隨著網絡計劃技術的廣泛應用，出現了多種類型的網站設計，網絡圖等。網絡圖根據繪圖符號的不同，可分為雙代號和單代號網絡圖兩大類。雙代號網絡圖是以箭線表示工序，以事項表示它們之間的連接點，并以事項編號i和j代喪一個工序的名稱，單代號網絡圖是以結點表示一項工序，用箭線表示各項工序之間的邏輯關系。根據網絡圖研究對象的范圍，可分為總網絡圖，分網絡圖和幕層網絡圖?？偩W(wǎng)絡圖全面地反映一項計劃任務的始末，它比較簡明，有綜合性。分網絡圖是以整個計劃任務的某一部分為對象編制的網絡圖。如產品設計作為一部分，而設計部門必須進一步把它具體化，繪制成設計工作網絡圖。墓層網絡圖是以工序?yàn)閷ο蟮?，反映某一局部生產過程的網絡圖，它比較具體，可直接指導基層的生產活動。
根據網絡計劃最終目標，可分為單目標網絡圖和多目標網絡圖兩大類。單目標網絡圖的最終目標只有一個，如建造某一建筑物，試制某一新產品，檢修某一設備等。多目標網絡圖的最終目標有好幾個，如同時生產幾種不同品種的產品，完成某建筑群的建設任務等。根據網絡圖中作業時間的估計性質來分，可分為肯定型和非肯定型兩種。肯定型網絡是指對各項作業時間可以估出確一切數值，而非肯定型網絡是指對各項作業時間難以估計確切值，而采取分別估計最短、最長和最可能三個持續時間，然后再求出加權平均作業時間。下面就單、雙代號網絡圖作一個對比分析。

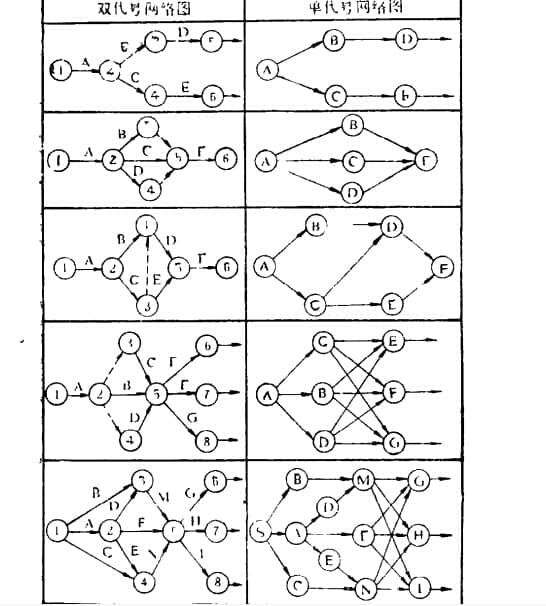

1、雙代號網絡圖。我們用一個箭線表示一項工序，工序名稱寫在箭線上，工序所需要的時間寫在箭線下。箭尾表示工序的開始，箭頭表示工序的結束，箭頭和箭尾畫上圓圈并編上號碼，用前后兩個圓圈中的編號來代表這項工序的名稱。由于采用兩個號碼來代表某項工序，因此這種表示方法叫做雙代號網絡圖。2，單代號網絡圖我們可以用一個圓圈代表一項工序，并將工序名稱寫在圓圈中。箭頭僅用來表示各工序之間的順序聯系。由于只用一個編號來代襲某項工序，因此這種表示方式，稱為單代號3，兩種網絡圖對比為了說明單代號網絡圖與雙代號網絡圖的區別，試以一組工序A, B, C, D, E, F...…為例，分別繪成單代號網絡圖與雙代號網絡圖，以供比較與參考，如表2-1所示。
雙代號網絡圖和單代號網絡圖，各有其優缺點，若以繪制網絡而言，對初學者，單代號網絡圖具有繪制方便，較易領會，便于修改等優點。因此許多新型網絡計劃如組合網絡法(CNT)，決策關鍵路線法(DCPM)、圖解評審法(GERT)等等，都建立在單代號網絡圖基礎上。雙代號網絡圖的邏輯表達比較清楚，必要時可用箭線的長短來反映時間多少。但當邏輯關系比較復雜，必須增設虛工序時，往往使初學者發生一定的困難。但對工廠企業應用關鍵路線法來說，一般應采用雙代號網絡圖。
根據網絡計劃最終目標，可分為單目標網絡圖和多目標網絡圖兩大類。單目標網絡圖的最終目標只有一個，如建造某一建筑物，試制某一新產品，檢修某一設備等。多目標網絡圖的最終目標有好幾個，如同時生產幾種不同品種的產品，完成某建筑群的建設任務等。根據網絡圖中作業時間的估計性質來分，可分為肯定型和非肯定型兩種。肯定型網絡是指對各項作業時間可以估出確一切數值，而非肯定型網絡是指對各項作業時間難以估計確切值，而采取分別估計最短、最長和最可能三個持續時間，然后再求出加權平均作業時間。下面就單、雙代號網絡圖作一個對比分析。
1、雙代號網絡圖。我們用一個箭線表示一項工序，工序名稱寫在箭線上，工序所需要的時間寫在箭線下。箭尾表示工序的開始，箭頭表示工序的結束，箭頭和箭尾畫上圓圈并編上號碼，用前后兩個圓圈中的編號來代表這項工序的名稱。由于采用兩個號碼來代表某項工序，因此這種表示方法叫做雙代號網絡圖。2，單代號網絡圖我們可以用一個圓圈代表一項工序，并將工序名稱寫在圓圈中。箭頭僅用來表示各工序之間的順序聯系。由于只用一個編號來代襲某項工序，因此這種表示方式，稱為單代號3，兩種網絡圖對比為了說明單代號網絡圖與雙代號網絡圖的區別，試以一組工序A, B, C, D, E, F...…為例，分別繪成單代號網絡圖與雙代號網絡圖，以供比較與參考，如表2-1所示。
雙代號網絡圖和單代號網絡圖，各有其優缺點，若以繪制網絡而言，對初學者，單代號網絡圖具有繪制方便，較易領會，便于修改等優點。因此許多新型網絡計劃如組合網絡法(CNT)，決策關鍵路線法(DCPM)、圖解評審法(GERT)等等，都建立在單代號網絡圖基礎上。雙代號網絡圖的邏輯表達比較清楚，必要時可用箭線的長短來反映時間多少。但當邏輯關系比較復雜，必須增設虛工序時，往往使初學者發生一定的困難。但對工廠企業應用關鍵路線法來說，一般應采用雙代號網絡圖。
